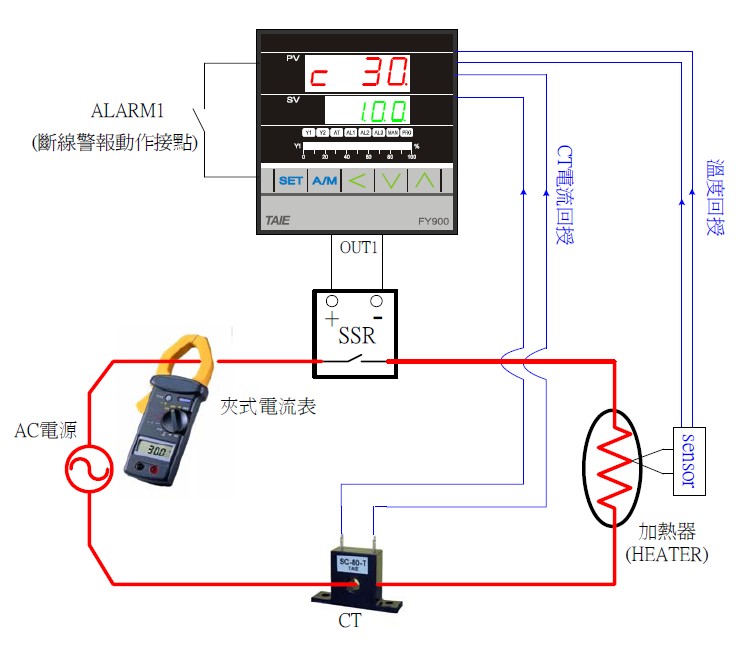

TAIE溫控器加熱器斷線報警接線案例
報警動作說明:
報警不動作(加熱器正常)
當OUT1觸發SSR動作時若CT回授電流值大於HBA設定值控制器ALARM1不動作(HBA，，
OFF)。
11.2.2
報警動作(加熱器異常)
當OUT1觸發SSR動作時若CT回授電流值小於HBA設定值則控制器ALARM1動作(HBA，，
ON)。
動作條件:
1)OUT1：ON
(2)CT感應電流小於設定值
(3)持續五秒
